Описание
Используются для прокладки управляющих цепей, систем сигнализации, линий связи и соединений между приборами, которые функционируют при номинальном переменном напряжении 500 и 1000 В с частотой до 200 кГц, а также при постоянном напряжении 750 и 1500 В соответственно.
Применяются в схемах управления, сигнализации, межприборных соединениях, а также в силовых и осветительных сетях.

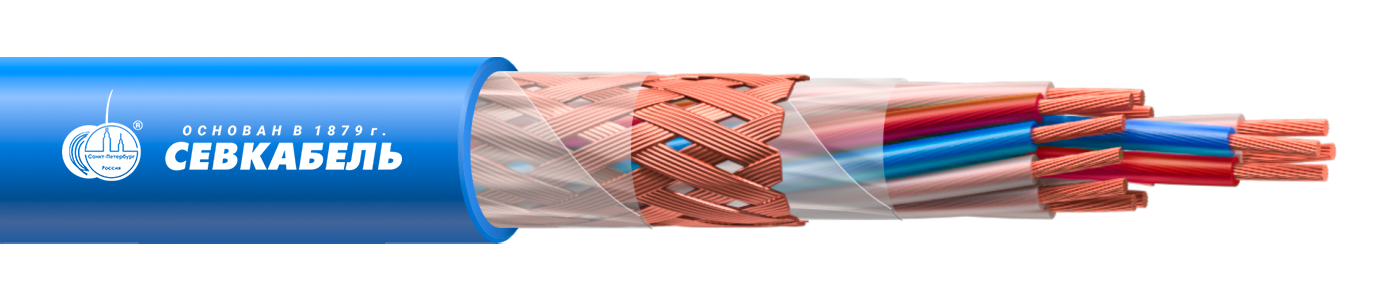

Конструкция
- Токопроводящая жила — многопроволочная медная;
- Изоляция — из полиэтилена;
- Скрутка — в сердечник;
- Обмотка — из плёнки ПЭТ-Э;
- Общий экран — оплётка из медных проволок;
- Оболочка — из ПВХ пластиката.
Технические характеристики
Климатическое исполнение — В по ГОСТ В 20.39.404-81.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С.
Условия эксплуатации
- температура окружающей среды — от −50 до +65 °С;
- прокладка без предварительного подогрева — не ниже −15 °С;
- прокладка с предварительным подогревом — не ниже −30 °С;
- требуется защита от попадания прямых солнечных лучей и исключение риск механических повреждений;
- рассчитаны на одиночную прокладку, если требуется групповая прокладка, необходимо использовать средства пассивной огнезащиты в строгом соответствии с ГОСТ 53315-2009.
Электрическое сопротивление изоляции на 1 км
- не менее 1000 МОм.
Электрическая ёмкость (на 1 м)
- неэкранированная пара — не более 100 пФ;
- для одиночная экранированная жила — не более 260 пФ.
Минимальный радиус изгиба
- не менее 3 наружных диаметров (Dн).
Дополнительные характеристики
- выдерживают 10 циклов изгиба на угол ± 90° вокруг цилиндра радиусом не менее 5 Dн;
- устойчивы к ударным и вибрационным воздействиям, повышенному атмосферному давлению, соляному туману, плесневым грибам и статической пыли;
- не распространяют горение, стойки к жидкости ПГВ и воздействию горюче-смазочных материалов.
Строительная длина кабелей
- не менее 200 м.
Сроки службы и хранения
- срок службы — 15 лет (без экрана — 23 года) с даты изготовления при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- наработка при температуре, не менее:
- +65 °С — 10 000 ч;
- +55 °С — 25 000 ч;
- +45 °С — 50 000 ч;
- +35 °С — 100 000 ч.
