Описание
Экранированный кабель, используется для подключения микрофонов и прокладки микрофонных линий.
Для кабелей, которые используются в регионах с тропическим климатом, в их маркировку через дефис вносят символ «Т» (КММ-Т).
В обозначение марок кабелей, где каждая жила имеет свою уникальную маркировку, добавляют букву «ц» (КММц).

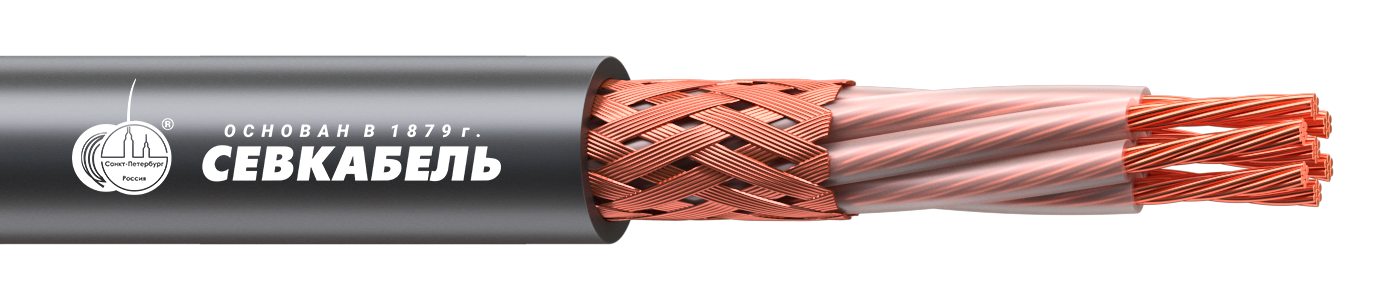

Конструкция
- Токопроводящая жила — многопроволочная медная;
- Изоляция — из полиолефина;
- Экран — оплетка из медных проволок;
- Оболочка — из поливинилхлоридного пластиката.
Технические характеристики
Климатическое исполнение — УХЛ, ХЛ и Т, категории размещения 1–5 по ГОСТ 15150-69.
Показать все характеристики
Условия эксплуатации
- температура окружающей среды — от −40 до +60 °С в исполнении «УХЛ» и от −10 до +60 °С в исполнении «Т»;
- относительная влажность — до 98% при +25 °С в исполнении «УХЛ» и при +35 °С в исполнении «Т»;
- прокладка без предварительного подогрева — не ниже −10 °С.
Электрическое сопротивление жилы (на 1 км)
- не менее 165,3 Ом для сеченя 0,12 мм2;
- не менее 57 Ом для сеченя 0,35 мм2.
Электрическое сопротивление изоляции на 1 км (при +20°С)
- не менее 2000 МОм для сеченя 0,12 мм2;
- не менее 500 МОм для сеченя 0,35 мм2.
Электрическое сопротивление изоляции на 1 км (при +60°С)
- не менее 20 МОм для сеченя 0,12 мм2;
- не менее 5 МОм для сеченя 0,35 мм2.
Электрическая ёмкость на 1 м
- не более 65120 пФ для сеченя 0,12 мм2;
- не более 75160 пФ для сеченя 0,35 мм2.
Минимальный радиус изгиба
- не менее 10 наружных диаметров (Dн).
Дополнительные характеристики
- выдерживают не более 50 изгибов;
- выдерживают изгиб на угол ± 90° вокруг цилиндра радиусом — не менее 5 Dн;
- стойки к солнечному излучению и соляному туману;
- в исполнении «Т» устойчивы к воздействию плесневых грибов.
Строительная длина кабелей
- не менее 100 м.
Сроки службы и хранения
- срок службы — 8 лет с даты изготовления при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 2 года.
