Описание
Используются для подачи и распределения электричества в силовых цепях, а также в цепях контроля и управления, установленных на станках и механизмах. Они рассчитаны на напряжение 0,66 и 1 кВ при переменном токе частотой до 60 Гц или на постоянное напряжение до 1000 В и 1500 В соответственно. Применение таких кабелей допускается в условиях нестационарной прокладки.

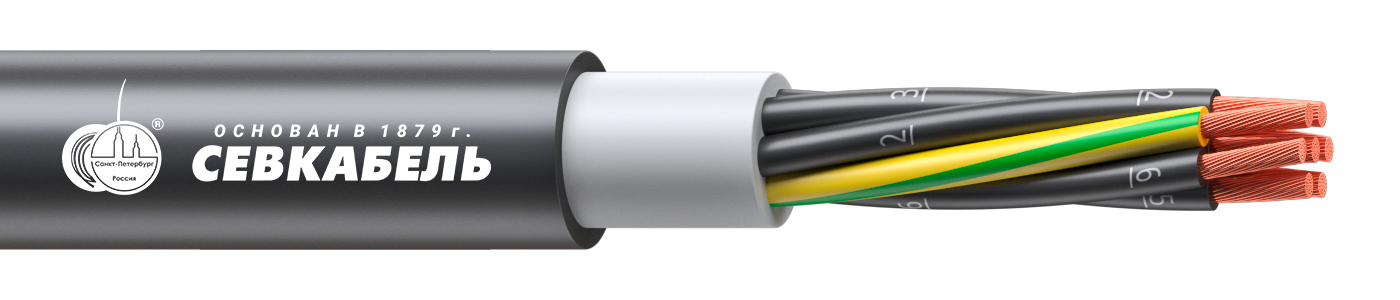

Конструкция
- Токопроводящая жила — многопроволочная медная;
- Изоляция — из поливинилхлоридного пластиката;
- Скрутка — жилы скручены в сердечник;
- Оболочка — из морозостойкого поливинилхлоридного пластиката;
- Наружная оболочка — из морозостойкого поливинилхлоридного пластиката.
Технические характеристики
Класс пожарной опасности: О1.8.2.5.4 по ГОСТ 31565-2012.
Климатическое исполнение — В, категории размещения 2-5 по ГОСТ 15150-69.
Токопроводящая жила имеет класс 4 по ГОСТ 22483.
Жилы пронумерованы, что позволяет лекго различать их при монтаже.
Индекс «G» в марке говорит о наличии жилы заземления зелено-жёлтого цвета.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С;
- предельная температура по условию невозгорания при коротком замыкании — до +400 °С.
Условия эксплуатации
- температура окружающей среды — от −60 до +50 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка без предварительного подогрева — не ниже −30 °С;
- рассчитаны на одиночную прокладку, если требуется групповая прокладка, необходимо использовать средства огнезащиты.
Электрическое сопротивление изоляции (на 1 км при +70 °С)
- не менее 0,005 МОм.
Электрическое сопротивление изоляции (на 1 км при +20 °С)
- жилы с сечением 0,5-1,5 мм2 — 12 МОм;
- жилы с сечением 2,5 и 4 мм2 — 10 МОм;
- жилы с сечением 6 мм2 — 9 МОм;
- жилы с сечением 10-50 мм2 — 7МОм.
Минимальный радиус изгиба
- не менее 10 наружных диаметров (Dн) для одножильных, бронированных, экранированных;
- не менее 7,5 наружных диаметров (Dн) для многожильных, без брони и экрана.
Дополнительные характеристики
- устойчивы к плесневым грибам.
Строительная длина кабелей
- оговаривается при заказе.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 5 лет, но не позднее 6 месяцев с даты изготовления.
