Описание
Предназначены для эксплуатации при номинальном переменном напряжении не более 660 В с частотой до 400 Гц, а для кабелей, имеющих полиолефиновую изоляцию, — с частотой до 1 МГц включительно. Также допускается работа при постоянном напряжении до 1000 В. Применяются в кабелях взрывозащиты типа «искробезопасная цепь i» при напряжении, не превышающем 550 В (амплитудное значение).

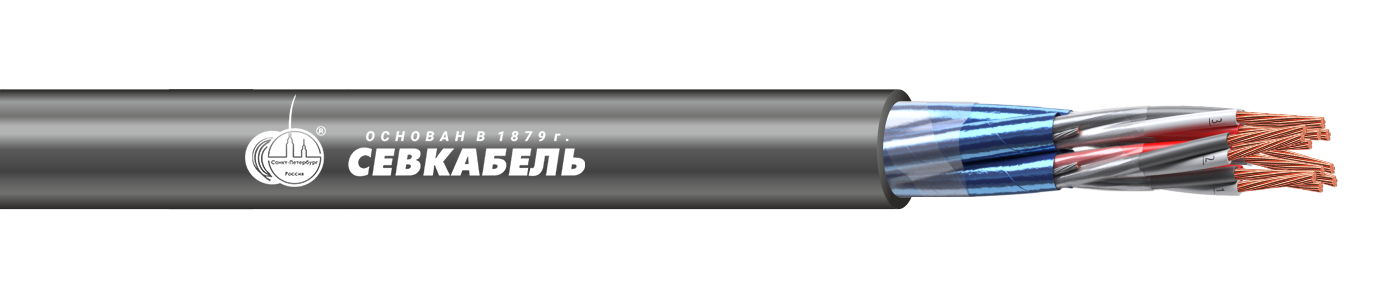

Конструкция
- Токопроводящая жила — одно- или многопроволочная лужёная медная;
- Изоляция — из сшитого полиолефина;
- Экран:
- «Э» — оплётка из медных проволок;
- «Эл» — оплётки из лужёных медных проволок;
- «Эф» — из алюмофлекса с контактным проводником;
- Бандаж внутреннего сердечника:
- «-» — лента пластиковая;
- «-1-» — лента пластиковая и водоблокирующая;
- «-2-» — лента пластиковая и водоблокирующая электропроводящая;
- Оболочка — из ПВХ пластиката пониженной горючести.
Технические характеристики
Количество жил и номинальное поперечное сечение
| Сечение, мм2 | Число жил | Пар | Троек | Четверок |
| 0,35; 0,50; 0,75; 1,0 | 2-70 | 1-37 | 1-24 | 1-10 |
| 1,2; 1,5; 2,5 | 2-52 | 1-37 | 1-16 | 1-10 |
| 4; 6 | 2-20 | 1-10 | — | — |
Могут изготавливаться в маслобензостойком варианте, а также в модификации, соответствующей типу «искробезопасная цепь i».
Класс пожарной опасности: П1б.8.2.5.4 по ГОСТ 31565-2012.
Климатическое исполнение — В и ХЛ, категории размещения 1-5 по ГОСТ 15150.
Показать все характеристики
Условия эксплуатации
- температура окружающей среды — от −50 до +80 °С;
- относительная влажность при (40 ±2)°С — (93 ±3)%;
- прокладка без предварительного подогрева — не ниже −15 °С.
Минимальный радиус изгиба
- не менее 5 наружных диаметров (Dн);
- для кабелей, предназначенных для эксплуатации во взрывоопасных средах (взрывозащита типа «искробезопасная цепь i», маркировкой «з» с синей внешней изоляцией) — не менее 8 Dh.
Дополнительная устойчивость
- к действию плесневых грибов;
- к продольному распространению воды (для модификаций с водоблокирующей лентой: ЭПОКС-1- и ЭПОКС-2-);
- выдерживают продолжительное влияние солнечного излучения;
- к углеводородам: моторному маслу, дизельному топливу и бензину;
- к воздействию соляного (морского) тумана, образованию инея и выпадению росы;
- к воздействию синусоидальной вибрации с частотным диапазоном от 5 до 200 Гц с амплитудой до 100 м*с-2, при степени жесткости XII;
- к одиночным и многократным ударам, монтажным изгибам.
Строительная длина кабелей
- оговаривается при заказе.
Сроки службы и хранения
- срок службы — 35 лет с даты изготовления при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 года, но не позднее 12 месяцев с даты изготовления.
