ЭПОКС-МВКВнг(А)-FRLS

Описание

Предназначены для эксплуатации при номинальном переменном напряжении не более 660 В с частотой до 400 Гц, а для кабелей, имеющих полиолефиновую изоляцию, — с частотой до 1 МГц включительно. Также допускается работа при постоянном напряжении до 1000 В. Применяются в кабелях взрывозащиты типа «искробезопасная цепь i» при напряжении, не превышающем 550 В (амплитудное значение).

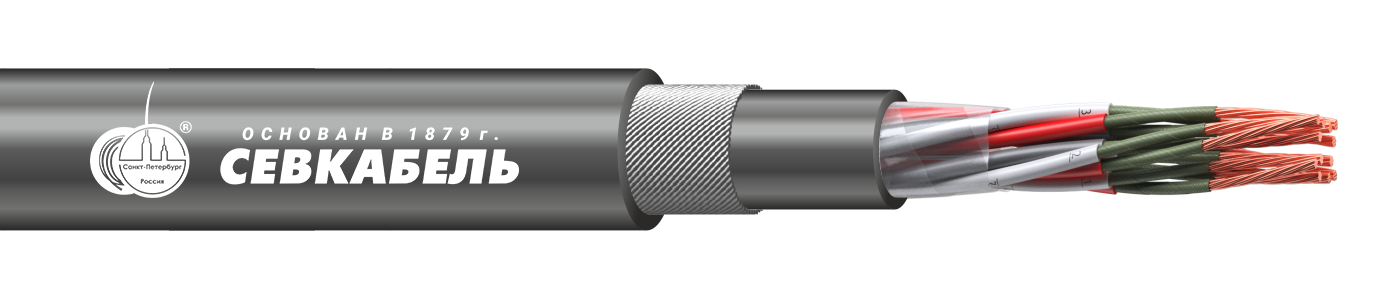

Конструкция

Токопроводящая жила — одно- или многопроволочная медная;
Термический барьер — обмотка из слюдосодержащей ленты;
Изоляция — из ПВХ пластиката;
Бандаж внутреннего сердечника:
- «-» — лента пластиковая;
- «-1-» — лента пластиковая и водоблокирующая;
- «-2-» — лента пластиковая и водоблокирующая электропроводящая;
Оболочка (внутренняя) — экструдирована с заполнением поверх обмотки, из устойчивого к углеводородам полимерного материала, соответствующего исполнению;
Броня — гибкая, сплошной повив из оцинкованных стальных проволок;
Оболочка — из ПВХ пластиката пониженной пожароопасности.

Технические характеристики

Количество жил и номинальное поперечное сечение

Сечение, мм²	Число жил	Пар	Троек	Четверок
0,35	2-44	1-37	1-12	1-10
0,5	2-44	1-30	1-12	1-10
0,75	2-44	1-27	1-12	1-10
1,0; 1,2; 1,5	2-37	1-20	1-12	1-7
2,5	2-30	1-16	1-12	1-7
4; 6	2-14	1-10	—	—

Могут изготавливаться в маслобензостойком варианте, а также в модификации, соответствующей типу «искробезопасная цепь i».

Класс пожарной опасности: П1б.1.2.2.2 по ГОСТ 31565-2012.

Климатическое исполнение — В и ХЛ, категории размещения 1-5 по ГОСТ 15150.

Показать все характеристики

Условия эксплуатации

температура окружающей среды — от −50 до +80 °С;
относительная влажность при (40 ±2)°С — (93 ±3)%;
прокладка без предварительного подогрева — не ниже −15 °С.

Минимальный радиус изгиба

не менее 6 наружных диаметров (Dн);
для кабелей, предназначенных для эксплуатации во взрывоопасных средах (взрывозащита типа «искробезопасная цепь i», маркировкой «з» с синей внешней изоляцией) — не менее 8 Dh.

Дополнительная устойчивость

к действию плесневых грибов;
к продольному распространению воды (для модификаций с водоблокирующей лентой: ЭПОКС-1- и ЭПОКС-2-);
выдерживают продолжительное влияние солнечного излучения;
к углеводородам: моторному маслу, дизельному топливу и бензину;
к воздействию соляного (морского) тумана, образованию инея и выпадению росы;
к воздействию синусоидальной вибрации с частотным диапазоном от 5 до 200 Гц с амплитудой до 100 м*с^-2, при степени жесткости XII;
к одиночным и многократным ударам, монтажным изгибам.

Пожарные характеристики

дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 50%;
огнестойкость — не менее 180 мин.

Строительная длина кабелей

оговаривается при заказе.

Сроки службы и хранения

срок службы — 35 лет с даты изготовления при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
гарантийный срок эксплуатации — 3 года, но не позднее 12 месяцев с даты изготовления.
