БПВЛ

Описание

Провода применяются для стационарного монтажа электрических сетей, включая авиационное оборудование, и рассчитаны на работу при номинальном напряжении до 250 В переменного тока с частотой до 2 кГц или до 500 В постоянного тока.

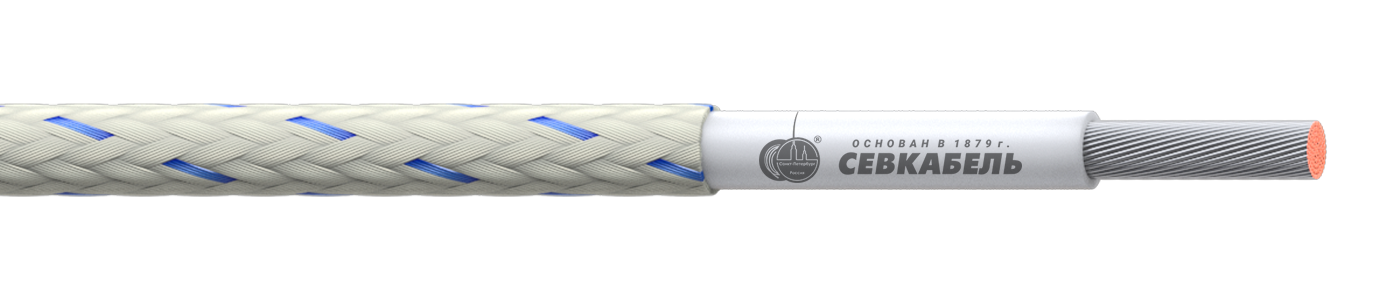

Конструкция

Токоведущая жила — из медных лужёных многопроволочных проводников;
Изоляционный слой — из поливинилхлоридного пластиката;
Оплётка — из хлопчатобумажной пряжи или комбинированной оплётки, состоящей из антисептированной кручёной хлопчатобумажной пряжи и синтетических нитей в пропорции 1:1, пропитанной этилцеллюлозным лаком.

Технические характеристики

Для заказов от организаций и ведомств, имеющих право на закупку изделий с особым индексом «О», поставляются провода марки БПВЛ-О.

Для проводов в климатическом исполнении В, включая те, что отправляются в регионы с влажным тропическим климатом, к обозначению марки через дефис добавляется буква «Т».

Климатическое исполнение УХЛ и В по ГОСТ В 20.39.404-81.

Показать все характеристики

Испытательное напряжение переменного тока (50 Гц)

1500 В или 4 000 В на проход.

Электрическое сопротивление изоляции (на 1 км при +20 °С)

500 МОм для проводов с жилой сечением до 4,0 мм²;
10 МОм для проводов с жилой сечением 4,0 мм² и более.

Условия эксплуатации

температура окружающей среды — от −60 до +70 °С;
относительная влажность при +35 °С — до 98 %;
прокладка и монтаж без предварительного подогрева — не ниже −30°С.

Дополнительная устойчивость

к нагрузкам (вирационным или ударным) и акустическим шумам;
сохраняет работоспособность при пониженном атмосферном давлении до 6,7*10² Па (5 мм рт. ст.) и повышенном до 3 атмосфер (в течение 20 минут);
устойчив к воздействию масла, бензина, соляного тумана и атмосферных осадков (для неэкранированных вариантов);
обладает пониженной горючестью.

Строительная длина кабелей

не менее 15 метров.

Сроки службы и хранения

срок службы — 15 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
95%-ный ресурс — 15 000 ч.
