Описание
Провода рассчитаны на стационарную установку в составе бортовой электросети авиационной техники и эксплуатацию при номинальном напряжении до 600 В переменного тока с частотой до 2 кГц либо до 850 В постоянного тока.

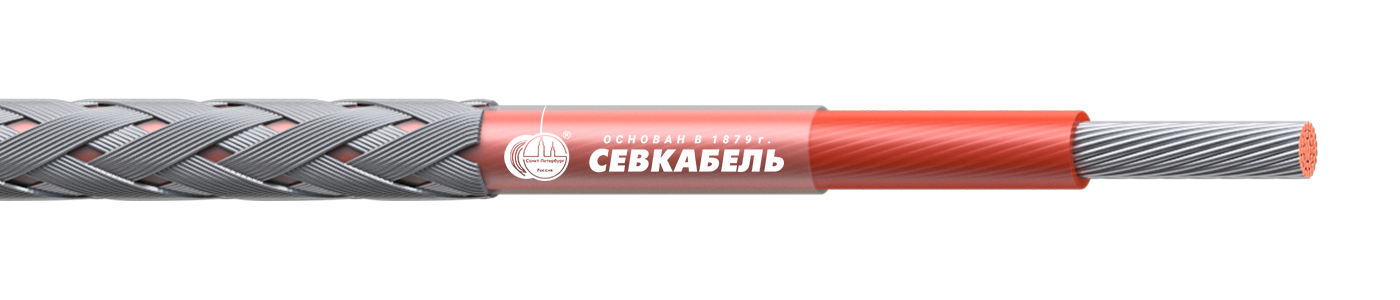

Конструкция
- Токопроводящий элемент — из медной лужёной многожильной проволоки;
- Изоляция — полиэтилен, сшитый радиационным методом;
- Внешний защитный слой — из фторопласта;
- Экран — в виде оплётки из лужёной медной проволоки.
Технические характеристики
Производятся в следующих цветовых вариантах: натуральный, красный (а также розовый или малиновый), чёрный или фиолетовый, коричневый, жёлтый (включая оранжевый или золотистый), зелёный или салатовый, синий или голубой, а также белый.
Климатическое исполнение В по ГОСТ В 20.39.404-81.
Показать все характеристики
Класс гибкости
- 4 класс — для проволоки сечением 0,2; 0,35; 0,5 мм2.
Испытательное напряжение переменного тока (50 Гц)
- приемка и поставка — 2000 В;
- эксплуатация и хранение — 1500 В.
Электрическое сопротивление изоляции (на 1 м)
- приемка и поставка — 10000 МОм;
- эксплуатация и хранение — 1000 МОм.
Условия эксплуатации
- температура окружающей среды — от −60 до +105 °С;
- относительная влажность при +35 °С — до 98 %.
Пожарные характеристики
- не распространяют горение при одиночной прокладке.
Дополнительная устойчивость
- к продавливанию и истиранию, выдерживают двойные ходы иглы с усилием прижима 5,9 Н, не менее:
- 2000 — для сечения жил 0,20 мм²;
- 5000 — для сечения жил 0,35 мм² и более.
- с сечением до 2,5 мм включительно выдерживают 200 циклов изгиба на угол ±90°, если радиус изгиба равен 5 наружным диаметрам
- к вибрациям, ударным и линейным воздействиям, а также к акустическому шуму;
- устойчивость сохраняется при пониженном (до 670 Па / 5 мм рт. ст.) и повышенном (до 300 кПа / 3 кгс/см²) атмосферном давлении;
- к воздействию соляного тумана, солнечной радиации, атмосферных осадков (иней и роса), плесневых грибов, масел, бензина и керосина.
Строительная длина кабелей
- не менее 25 метров.
Сроки службы и хранения
- срок службы — не менее 15 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- 95%-ный ресурс:
- 45000 ч при температуре +70 °С;
- 15000 ч при температуре +105 °С.
