Описание
Кабели используются для передачи и распределения электроэнергии в стационарных электротехнических установках с номинальным переменным напряжением 0,66 и 1 кВ при частоте 50 Гц.
Предназначены для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок, включая кабельные эстакады и галереи.

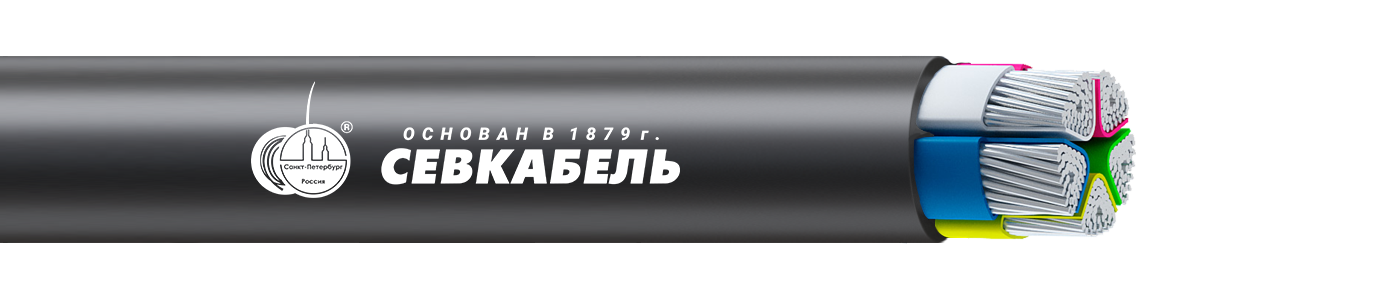

Конструкция
- Токопроводящие жилы — алюминиевые или медные;
- Изоляция — из ПВХ-пластиката;
- Скрутка — в сердечник и изолированы в многожильных кабелях;
- Внутренняя оболочка — из ПВХ-пластиката пониженной горючести;
- Оболочка — из ПВХ-пластиката пониженной горючести.
Технические характеристики
Класс пожарной опасности согласно ГОСТ 31565-2012 — П1б.8.2.5.4.
Климатическое исполнение — УХЛ и Т, категории размещения 1 и 5 в соответствии с ГОСТ 15150-69.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С;
- при перегрузке — до +90 °С;
- при коротком замыкании — до +160 °С;
- по условиям невозгорания при коротком замыкании — не более +350 °С.
Условия эксплуатации
- температура окружающей среды — от −50 до +50 °С;
- относительная влажность при +35 °С — до 98%;
- монтаж без предварительного подогрева — не ниже −15 °С.
Испытательное напряжение (50 Гц)
- для кабелей на 0,66 кВ — 3 кВ;
- для кабелей на 1 кВ — 3,5 кВ.
Электрическое сопротивление токопроводящих жил, приведённое к длине 1 км и температуре +20 °С, соответствует требованиям ГОСТ 22483-2021.
Минимальный радиус изгиба
- одножильные кабели — не менее 10 наружных диаметров (Dн);
- многожильные кабели — не менее 7,5 Dн.
Дополнительные характеристики
- допустимое тяговое усилие при прокладке — не более 30 Н/мм² сечения жилы.
Строительная длина определяется при оформлении заказа.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления;
- гарантийный срок эксплуатации — 5 лет со дня ввода в эксплуатацию, но не более 6 месяцев с даты изготовления.
